СМОНТИРОВАННЫЕ КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ FCT-Ex

ATEX & IECEx: Смонтированные Концевые Выключатели FCT-Ex

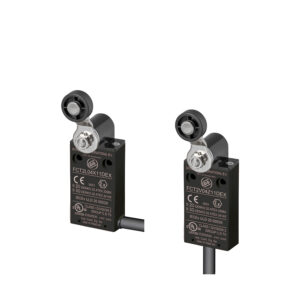

КОНЦЕВЫЕЕ ВЫКЛЮЧАТЕЛИ FCT-EX представляют собой серию предварительно смонтированных концевых выключателей из термопласта с неразъемным кабелем. Кабельный ввод может располагаться сбоку или вертикально. Существует 10 видов плунжеров.

Концевой выключатель рассчитан на оснащение двумя различными типами контактных блоков, а именно:

– КОНТАКТНЫЕ ЭЛЕМЕНТЫ С ПРЯМЫМ ДЕЙСТВИЕМ (медленное действие – тип X11)
контактный элемент устройства для ручных или автоматических цепей управления, где скорость движения контакта зависит от скорости движения плунжера

КОНТАКТНЫЕ ЭЛЕМЕНТЫ С НЕПРЯМЫМ ДЕЙСТВИЕМ (мгновенное действие – тип Z11)
контактный элемент устройства для ручных или автоматических цепей управления, где скорость движения контакта практически не зависит от скорости движения плунжера. Электрическое фунционирование этих элементов, обычно называемое «быстрым срабатыванием», означает, что контакт работает быстро даже при медленных движениях плунжера. Эти контактные элементы имеют положение, не совпадающее с отпусканием привода (дифференцированный ход).

Оба контактных блока имеют нормально разомкнутый и нормально замкнутый контакт, кабель состоит из 4-х проводов.

Серия FCT-EX классифицируется следующим образом:
Классификация IECEx: Ex dc ec IIB T5 Gc | Ex tb IIIC T 95°C Db
Классификация АTEX classification: II 3G | II 2D

Все модели серии проходят проверку на соответствие следующим требованиям:
Аппарат категории 3 G, подходит для установки во взрывоопасных зонах: Зона 2 согласно EN / IEC 60079-10-1.
Аппарат категории 2 D, подходит для установки во взрывоопасных зонах: зона 21-22 в соответствии с EN / IEC 60079-10-2.

Аппарат FCT-EX соответствует Директиве ATEX 2014/34 / EU, схеме IECEx и UL HazLoc.

Соответствие стандартам: IEC 60079-0:2017, IEC 60079-7:2015 AMD1:2017, IEC 60079-1:2014, IEC 60079-31: 2013, EN IEC 60079-0:2018, EN IEC 60079-7:2015/A1:2018, EN IEC 60079-1:2014, EN 60079-31: 2014.

Классификация NFPA70 (NEC) art. 500: Class I, Division 2, Group C,D, T5

Cоответствие стандартам: UL 121201, 9th Ed., Rev. 2019-08-26 – CSA C22.2 No. 213-17, 3rd Ed., От 2017-09 + Update No. 1:2018-08 + Update No. 2:2019-08-26
