ATEX & IECEx: Equipamento Rotativo Chaves Fim de Curso FGR2-Ex

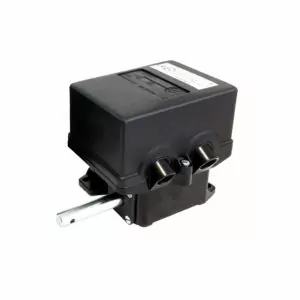

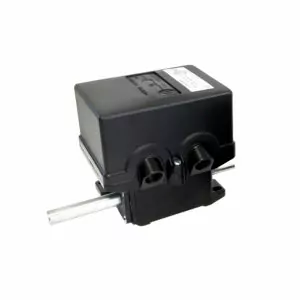

FGR2-Ex Série para atmosferas potencialmente explosivas, eixo duplo único ou traseiro,
com 4 ou 6 micro interruptores e taxa de transmissão de 012 a 200.

| II 3G Ex dc ec IIB T5 Gc | II 2D Ex tb IIIC T85°C Db | Zona 2-21 (Gás & Poeira) | Tamb = -20°C/+70°C | IP65 |

Nova Chave Fim de Curso FGR2-Ex, certificada ATEX e IECEx, em caixa de alumínio e plástico antiestático, adequado para uso na Zona 2 (Gás) e Zona 21 (Poeira). O dispositivo funciona através de uma transmissão de engrenagem, aciona um sistema de came que opera em 4 ou 6 microinterruptores que, após um certo número de revoluções, predispõem o motor ou o equipamento na inicialização ou na parada. Cada came é fornecida com um parafuso de ajuste para ajustar o “micrômetro” que opera independentemente e, assim, pode calibrar a abertura e o fechamento de cada microinterruptor de acordo com os requisitos funcionais necessários. O sistema de transmissão permite escolher diferentes relações e pode ser fornecido mesmo na versão com eixo traseiro duplo.

Padrões de referência: EN 80079-34, EN 60947-3, EN 61241-0, EN60079-0, EN60079-31, EN60079-15.
Diretiva: ATEX 2014/34/UE.

ÁREA DE CLASSIFICAÇÃO “Gás & Poeira”:
Zona 2: local em que não é provável que ocorra uma atmosfera explosiva que consiste em uma mistura com ar de substâncias inflamáveis ​​na forma de gás, vapor ou névoa, em operação normal, mas, se ocorrer, persistirá apenas por um curto período.
Zona 21: área em que uma atmosfera explosiva na forma de nuvem de poeira combustível no ar provavelmente ocorra ocasionalmente em operação normal.

TIPO DE PROTEÇÃO DE GÁS
Caso de respiração restrita (Ex “dc ec”).
MARCAÇÃO
II 3G Ex dc ec IIB T5 Gc em conformidade com
IEC 60079-0; 60079-15.
PRINCÍPIO
Limitado em dissipação de energia (ΔT limitado), de modo que a depressão criada quando desenergizada é de modo a atrasar a entrada de atmosfera explosiva por um prazo especificado pela norma.

TIPO DE PROTEÇÃO DE POEIRA
Proteção por invólucro (Ex “tb”).
MARCAÇÃO
II 2D Ex tb IIIC T 85°C Db em conformidade com
IEC 60079-0, 60079-31.
PRINCÍPIO
O acoplamento do invólucro é hermeticamente vedado com vedações especiais, para que o pó combustível não possa entrar. A temperatura da superfície externa é limitada.

APLICAÇÕES
Com o objetivo de controlar as revoluções das peças rotativas de máquinas industriais e de construção, como cordas de enrolamento de tambor, máquinas, portões, guindastes etc…
O tipo de gabinete projetado e adotado para componentes internos, conforma este equipamento para uso em áreas com potencial atmosfera explosiva, tanto para gás quanto para poeira, de acordo com a Diretiva ATEX 2014/34/UE.
