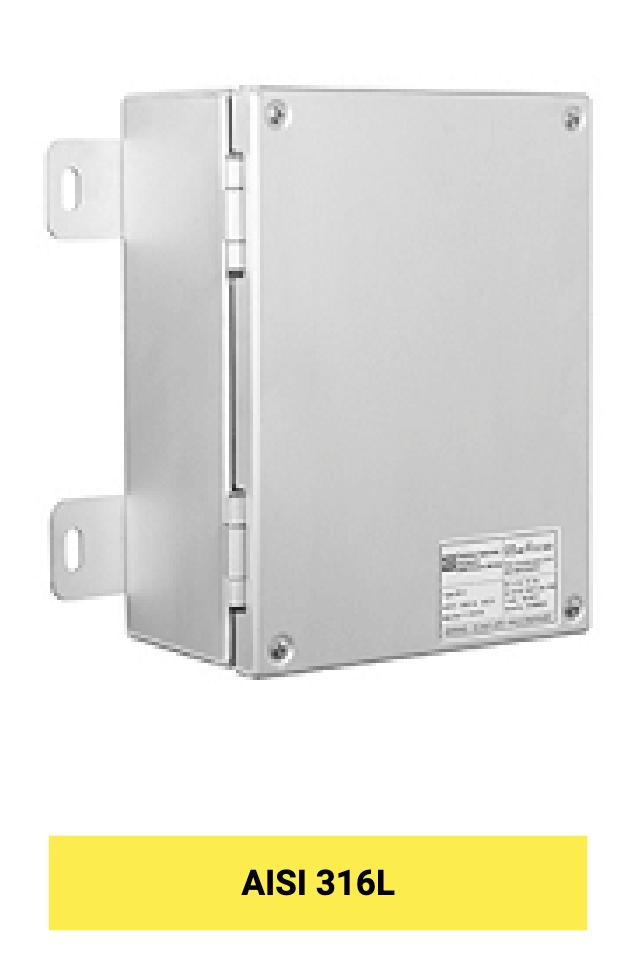

aisi-316l

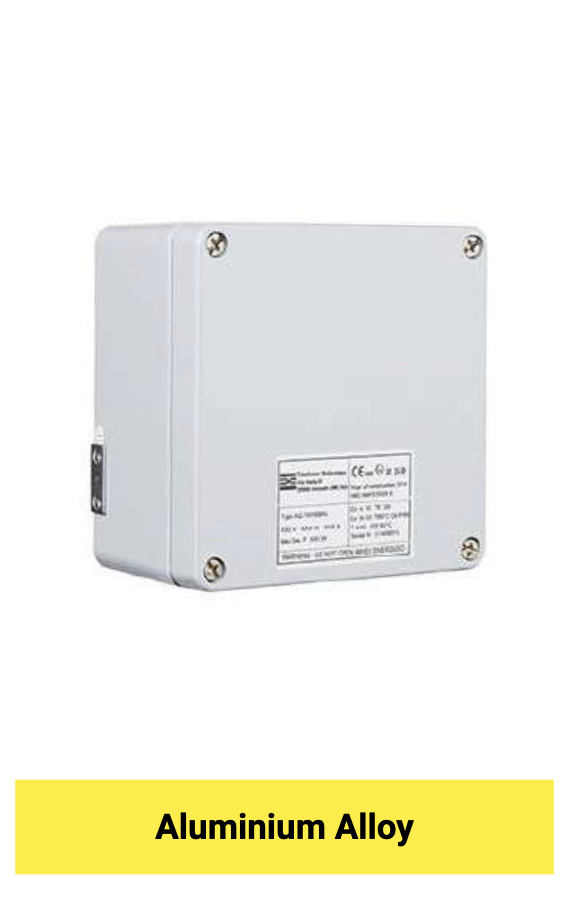

aluminiumalloy-se02

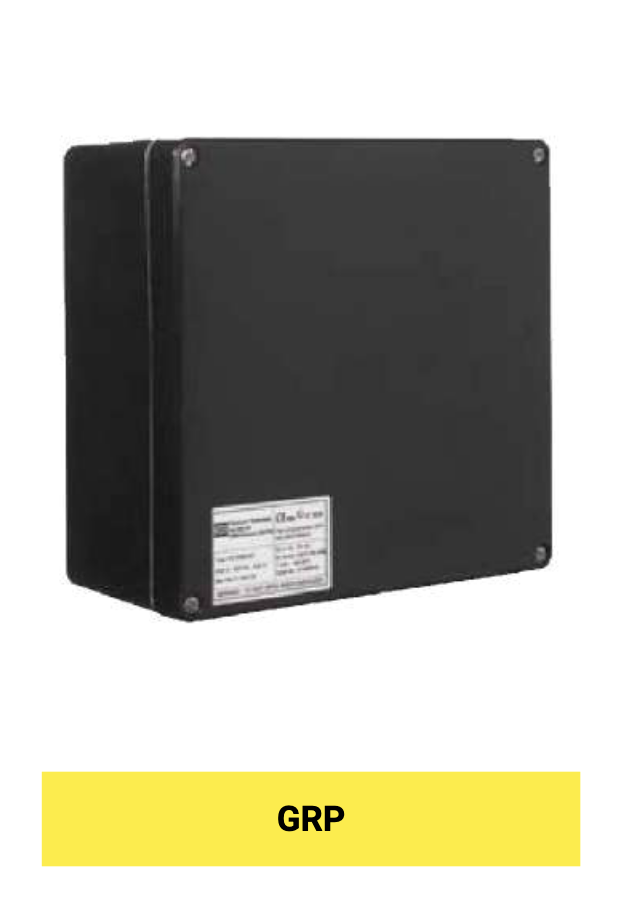

grp-se03

INVÓLUCRO DE SEGURANÇA AUMENTADA » SÉRIE A/G/S*****EX..



Componentes projetados para atender aos requisitos de uso ON e OFF-SHORE, em aplicações petroquímicas e marítimas e para qualquer outra indústria em que uma atmosfera explosiva possa estar presente.


A/G/S****EX… Série são adequados para equipamentos para atmosferas explosivas de GÁS e POEIRA, com um nível de proteção “alto”, que não é uma fonte de ignição em operação normal ou durante mau funcionamento esperado.

Aplicações tais como: caixas de junção, estações de controle locais e painéis de controle locais para a aplicação interna e exterior.

Totalmente personalizável para tamanho e material do gabinete, número de furos e usinagem mecânica.

Características gerais:

Materiais: Aço inoxidável AISI 316L, Alumínio com baixo teor de cobre e GRP (Glassfiber Reinforced Polyester).

Tratamento de superfície: Aço inoxidável: Tratamento ácido (decapagem) / Alumínio: Padrão com revestimento em pó de poliéster RAL 7001.

Acessórios opcionais consoante o material do compartimento:

  • Tratamento electropolimento (apenas aço inoxidável);
  • Placas laterais (apenas aço inoxidável);
  • Dobradiças (GPR e alumínio);
  • Válvula de drenagem/escape;
  • Etiqueta do certificado Traffolyte/aço inoxidável;
  • Placa de montagem interna;
  • Instalação de bloqueio (apenas aço inoxidável);
  • Placas de continuidade da terra (apenas GRP);
  • Passando por parafuso de terra.

Grau de proteção: IP66, IP66/IP67 (S***EX… somente sem elemento do punho do balanço).

Grupo de poeira:IIIC.

Faixa de temperatura de serviço: -50°C a 105°C (dependendo do material e da usinagem mecânica).

Corpo:

  • A******EX… Alumínio sem cobre
  • G******EX… GRP
  • S*****EX AISI316L de aço inoxidável

Ferragem, parafusos e dispositivos de travamento: AISI 316L de aço inoxidável

Marcação:

Global (IECEx):
Ex eb IIC Gb
Ex tb IIIC Db

Europa (ATEX):
II 2 G Ex eb IIC Gb
II 2 D Ex tb IIIC Db

Etiqueta padrão do certificado: Feito pelo poliéster UV e resistente à corrosão autoadesivo, aprovado pelo laboratório certificado.

Compatíveis com:

IEC 60079-0 & EN IEC 60079-0 – Equipamento – Requisito geral
IEC 60079-7 & EN IEC 60079-7 – Proteção de equipamentos por aumento da segurança “e”
IEC 60079-31 & EN 60079-31 – Proteção contra poeira de ignição de equipamentos por gabinete “t”

Gabinetes:

  • Tipo de proteção Ex eb: Fornece um invólucro resistente a impactos para equipamentos elétricos e garante que o conteúdo não produzirá uma faísca, temperatura ou fluência atual que possa inflamar a atmosfera inflamável externa em uma zona, local ou área de trabalho perigosa.
  • Tipo de proteção Ex tb: Evita a penetração de poeira combustível (IIIC) no gabinete e garante a limitação da temperatura da superfície para uso em atmosferas de poeira explosiva.
