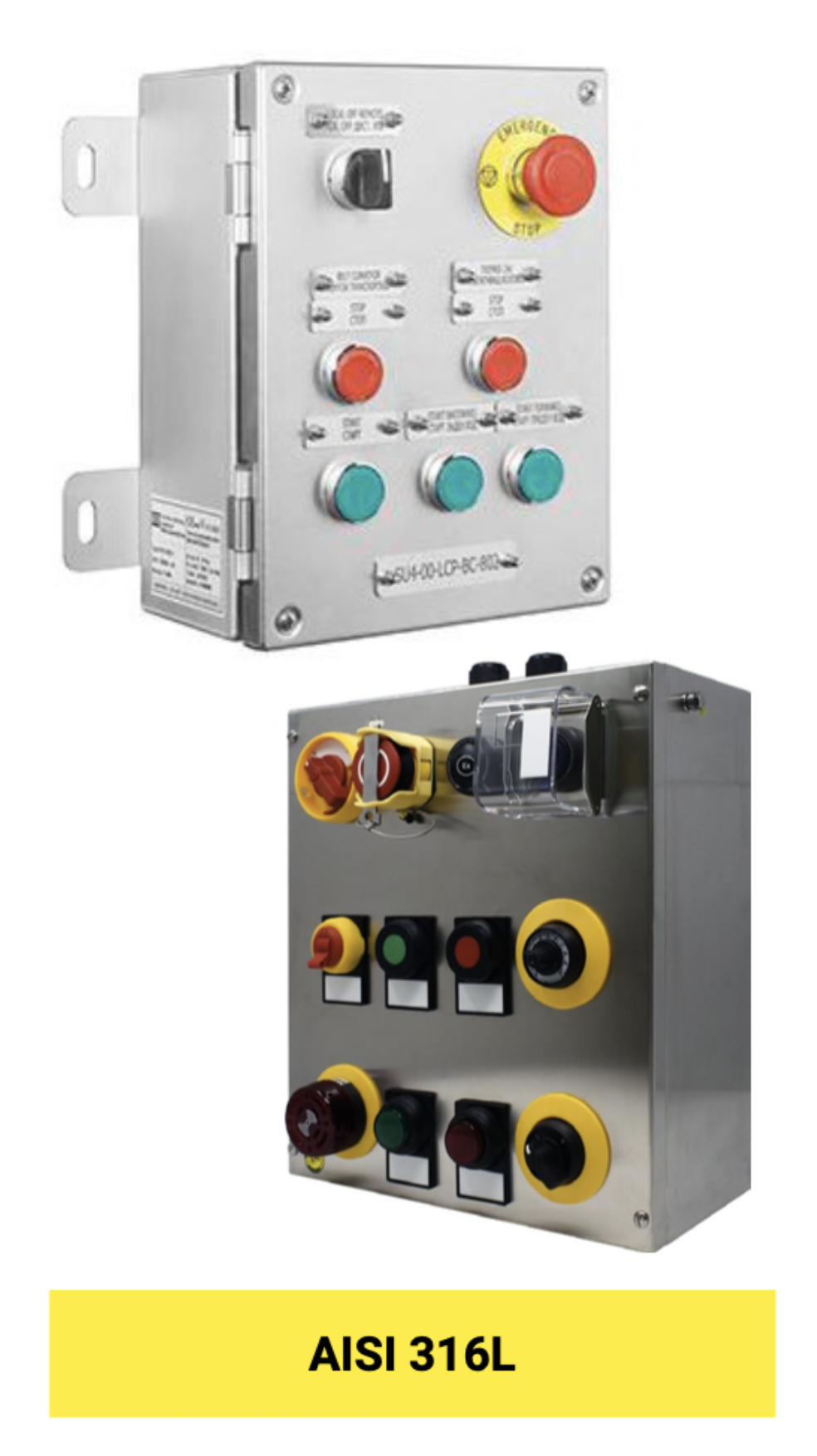

aisi-316l

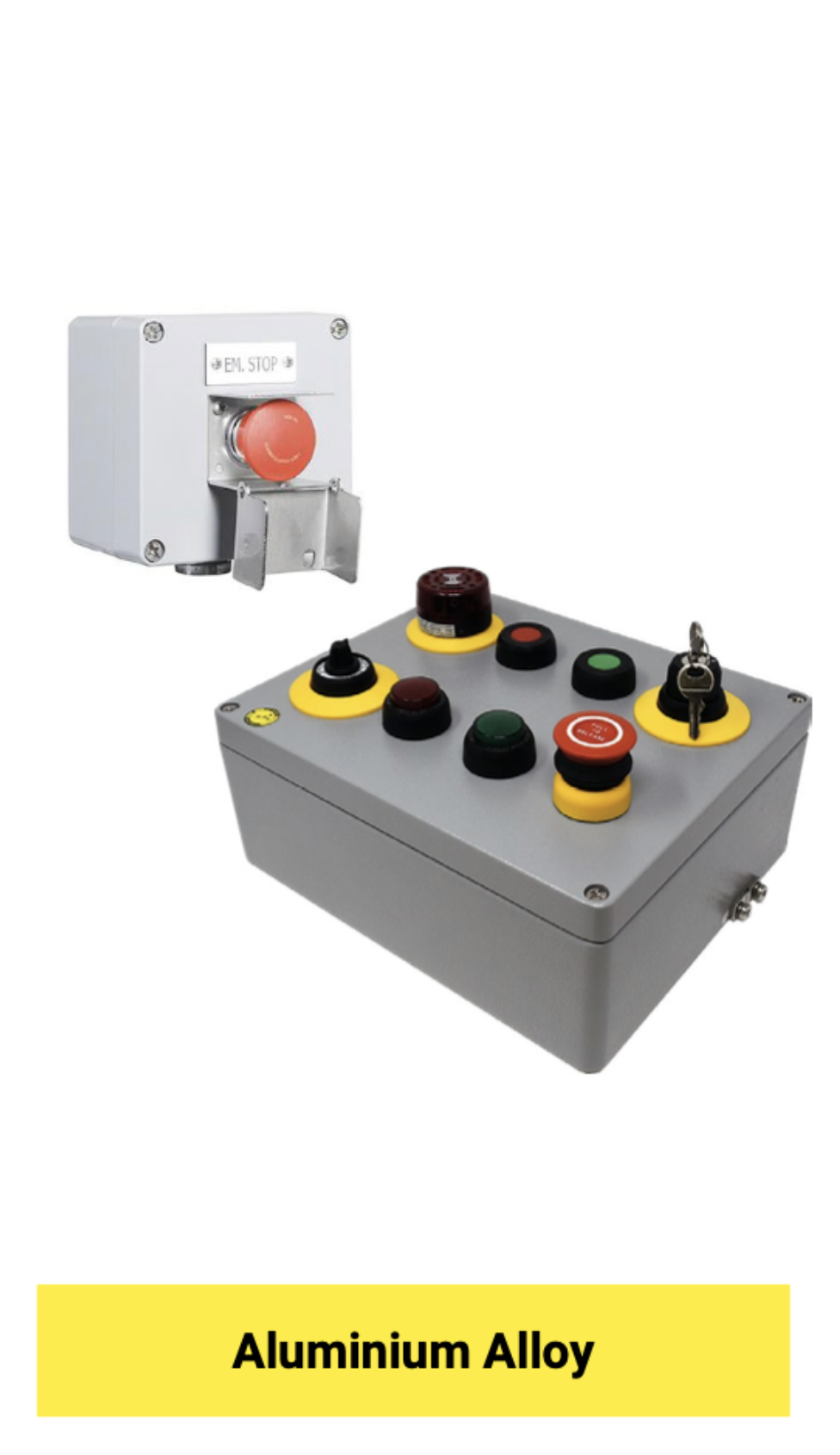

aluminium-alloy

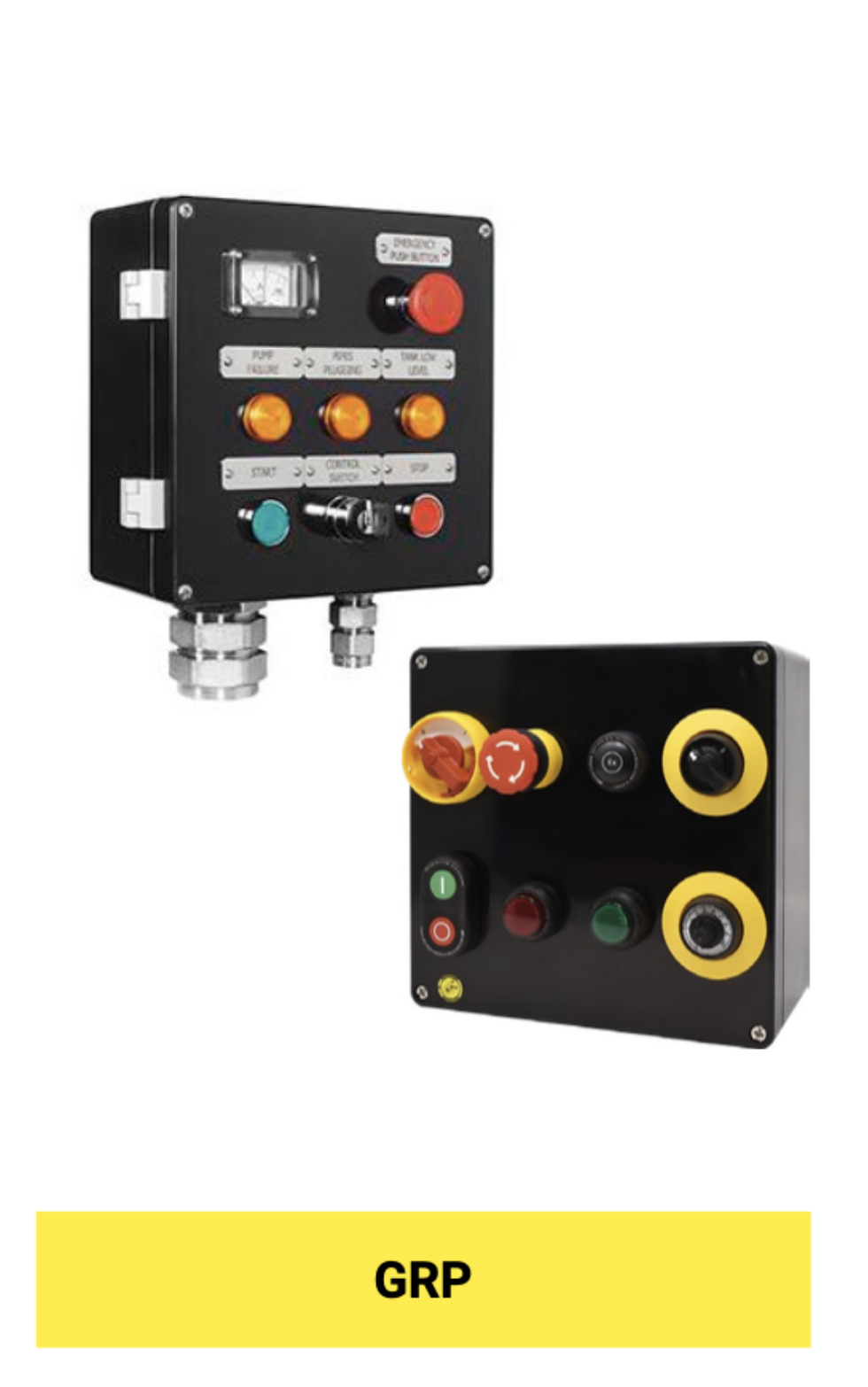

grp

QUADRI DI COMANDO » SERIE CS**S/A/G*****EX..



Apparecchiature per atmosfere esplosive di GAS e POLVERI, con un livello di protezione “elevato”, che non costituiscono una fonte di accensione durante il normale funzionamento o in caso di malfunzionamenti previsti.
Sono la soluzione ideale per il funzionamento e il monitoraggio efficiente di più circuiti elettrici e macchinari in aree a rischio di esplosione.

Progettate per soddisfare i requisiti per l’uso ON e OFF-SHORE, in applicazioni petrolchimiche e marine e per qualsiasi altro settore in cui possa essere presente un’atmosfera esplosiva.
Il prodotto è completamente personalizzabile per quanto riguarda le dimensioni e il materiale della custodia, il numero di fori e il tipo di operatori.

Può essere dotato dei seguenti componenti certificati Ex de:

  • Contatti e attuatori di manovra;
  • Pulsanti d’emergenza;
  • Lampade di segnalazione con o senza pulsante;
  • Strumenti di misura: amperometri, voltmetri, millametri;
  • Interruttori, contattori, relè miniaturizzati, barre;
  • Interruttori di isolamento del carico con maniglia;
  • Interruttori rotanti;
  • Finestre di funzionamento;
  • Terminali di linea a pressione.

CARATTERISTICHE GENERALI:

Materiali: Acciaio inossidabile AISI 316L, alluminio con basso contenuto di rame e GRP (poliestere rinforzato con fibra di vetro).

Trattamento superficiale: trattamento acido (decapaggio) / Alluminio: Standard con rivestimento in polvere poliestere RAL 7001.

Accessori opzionali a seconda del materiale dell’involucro:

  • Trattamento di elettrolisi (solo acciaio inox);
  • Piastre passacavi laterale (solo acciaio inox);
  • Cerniere;
  • Valvola di scarico/sfiato;
  • Etichetta di certificazione in Traffolyte/Acciaio inox;
  • Piastra di montaggio interna;
  • Dispositivo di bloccaggio (solo acciaio inox);
  • Piastre di continuità di terra (solo GRP);
  • Piastre di continuità di terra (solo GRP).

Grado di protezione : IP66 / IP67

Intervallo di temperatura ambientale: -50°C to 95°C (a seconda del componente utilizzato). Altri intervalli possibili sono con:

  • temperatura minima: da -50°C a -20°C;
  • temperatura massima da: 40°C a 95°C.

Corpo:

  • Serie CS/JB**A/G*****EX Alluminio senza rame / GRP
  • CS/JB** S******EX Acciaio inox AISI 316L

Ferramenta, viti e dispositivi di chiusura: Acciaio inox AISI 316L

Dati elettrici: A seconda dei componenti montati.

Classe di temperatura: T6 (T85°C), T5 (T100°C), T4 (135°C) (a seconda del componente utilizzato).

Marcatura:

Globale (IECEx):
Ex ia IIC/IIB T6/T5/T4 Ga2 o
Ex eb IIC/IIB T6/T5/T4 Gb1 o
Ex e IIC/IIB T6/T5/T4 Gb1 o
Ex db eb ia/ib mb [3] IIC/IIB T6/T5/T4 Gb1 e/o Ex tb IIIC T85°C/T100°C/T135°C Db

Europa (ATEX):
II 1 G Ex ia IIC/IIB T6/T5/T4 Ga2 o
II 2 G Ex eb IIC/IIB T6/T5/T4 Gb1 o
II 2(1) G Ex db eb ia/ib mb [3] IIC/IIB T6/T5/T4 Gb1 o
II 2G (1D) Ex db e ia/ib mb [Ex iaD] IIC/IIB T6/T5/T4 Gb1 e/o II 2 D Ex tb IIIC T85°C/T100°C/T135°C Db

Note:

1) Altri tipi di protezione oltre a Ex e/eb a seconda dei componenti effettivamente montati.
2) Solo nel caso di involucri contenenti terminali Ex e/Ex eb e/o componenti già certificati Ex ia Ga (con marcatura compatibile).
3) Protezione dell’apparecchiatura associata a seconda dei componenti effettivamente montati (vedere elenchi): ad esempio [ia/ib Ga/ia IIIC Da] e/o [ia IIIC Da] o [ia/ib/ia Ga/ia IIIC Da] e/o [ia/ib/ia Ga] [ia IIIC Da]

Etichetta di certificazione standard: Realizzata in poliestere autoadesivo resistente ai raggi UV e alla corrosione, approvata da un laboratorio certificato.

Conforme a:

IEC 60079-0 e EN IEC 60079-0 – Apparecchiature – Prescrizioni generali
IEC 60079-1 e EN IEC 60079-1 – Protezione delle apparecchiature mediante custodie ignifughe “d” IEC 60079-7 e EN IEC 60079-7 – Protezione delle apparecchiature mediante sicurezza aumentata “e” IEC 60079-11 e EN IEC 60079-11 – Protezione dell’apparecchiatura mediante sicurezza intrinseca “i” IEC 60079-18 e EN 60079-18 – Protezione delle apparecchiature mediante incapsulamento “m”
IEC 60079-31 e EN 60079-31 – Protezione dell’apparecchiatura contro l’accensione delle polveri mediante incapsulamento “t”

CUSTODIE:

  • Tipo di protezione Ex eb: Fornisce un involucro resistente agli urti per le apparecchiature elettriche e assicura che il contenuto non produca scintille o correnti striscianti che potrebbero infiammare l’atmosfera esterna in una zona pericolosa.
  • Tipo di protezione Ex tb: Evita la penetrazione di polvere combustibile (IIIC) all’interno dell’involucro e garantisce limitazione della temperatura superficiale per l’uso in atmosfere di polveri esplosive.

COMPONENTI:

  • Tipo di protezione Ex db: Le apparecchiature elettriche sono installate in un involucro adatto a sopportare la pressione generata dall’esplosione interna ed evita la trasmissione di fiamme all’atmosfera esterna potenzialmente esplosiva.
  • Type of protection Ex ia / ib: The energy of the circuit which could be capable of igniting a potentially explosive atmosphere is limited so that neither sparking nor heating of the electrical components can ignite the surrounding potentially explosive atmosphere.
  • Tipo di protezione Ex mb: L’incapsulamento consente di separare le parti vive dall’atmosfera esplosiva.
